表 13 SCWU125～450型减速器的装配型式与外形尺寸

蜗轮轴孔键槽

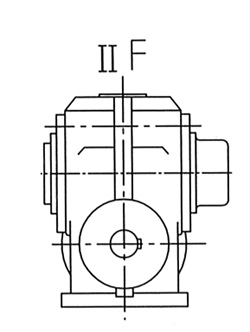

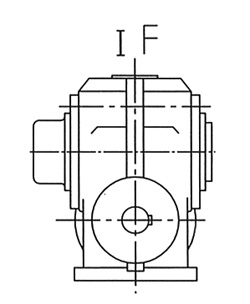

装配型式(F—带风扇)

中心距 a	d3	i＜16					i≥16					D2 (H7)	b2
中心距 a	d3	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1	D2 (H7)	b2
125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18
140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18
160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20
180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22
200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22
225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25
250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28
280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32
315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32
355	690	70m6	105	20	74.5	515	55k6	82	16	59	492	140	36
400	740	75m6	105	20	79.5	545	60m6	105	18	64	545	160	40
450	850	80m6	130	22	85	625	65m6	105	18	69	600	180	45

中心距 a	t2	L2	L3	L4	H1	H2	D1	D3	D4	B	m	R	h	d2	K	重量（kg）
125	64.4	107	202	143	105	380	320	M12×24	ф13×35	84	145	135	80	180	10	80
140	69.5	120	220	152	125	433	235	M12×24	ф13×35	95	160	150	105	200	10	108
160	74.9	125	245	158	125	470	270	M12×24	ф13×35	95	170	170	95	220	10	138
180	85.4	137.5	260	175	150	530	290	M16×30	ф17×45	110	220	190	125	245	12	183
200	90.4	143	275	185	148	580	320	M16×30	ф17×45	115	250	213	110	245	12	243
225	100.4	160	320	198	170	640	360	M16×30	ф17×45	130	280	235	145	265	12	286
250	111.4	168	360	203	150	682	420	M16×30	ф17×45	135	320	265	125	280	12	350
280	122.4	180	390	227	165	755	450	M20×38	ф21×55	150	380	295	130	350	14	483
315	132.4	200	430	252	195	850	520	M20×38	ф21×55	170	410	340	150	380	15	655
355	148.4	232	480	268	210	955	600	M24×45	ф26×65	194	500	380	160	480	15	835
400	169.5	250	515	300	235	1065	660	M24×45	ф26×65	210	520	420	185	450	17	1100
450	190.5	275	175	326	305	1235	800	M24×45	M30	225	450	465	270	520	18	1500
