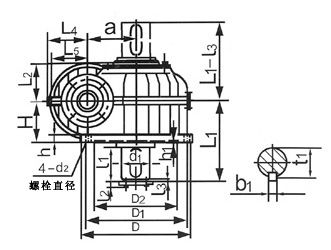

表 11 WHC120～500的外形尺寸
装配型式(F-带风扇)
a
D
D1
D2
H
h
h1
L
L1
L2
L3
L4
L5
I
WHC120
120
330
290
240
140
18
8
245
257
140.5
218
117.5
90
70
WHC125
125
330
290
240
140
20
8
235
237
140
225
125.5
95
58
WHC150
150
400
360
300
160
22
8
294
274
161
260
136.5
100
90
WHC160
160
410
370
310
165
25
8
290
291
161
265
140.5
105
82
WHC180
180
465
425
360
185
26
8
375
298
181.5
314
148
110
70
WHC200
200
490
450
390
200
30
10
360
347
207
365
168
130
82
WHC210
210
540
490
415
210
30
10
390
377
212.5
370
174
130
110
WHC250
250
620
570
490
230
35
10
450
397
224
430
193
145
130
WHC280
280
690
630
545
240
38
10
485
432
235
485
213
195
105
WHC300
300
750
690
600
270
40
10
540
467
238
520
215
210
140
WHC320
320
770
710
620
260
40
12
525
457
258
525
235
220
105
WHC360
360
900
830
720
280
45
12
630
502
265
565
245
225
170
WHC400
400
970
890
780
300
50
12
630
527
293
605
270
250

130
WHC420
420
1000
930
820
325
50
15
685
552
301
665
267.5
255
170
WHC450
450
1090
1000
880
340
55
15
680
562
321
670
298
280
130
WHC500
500
1190
1100
980
370
65
15
730
627
350
725
323
300
130

I1
I2
I3

d
(m6)

d1
(m6)
d2
b
b1
t
t1

重量
（kg）
WHC120
110
14
2
35
55
M10
10
16
37.8
58.5
91-95
WHC125
84
14
2
35
55
M12
10
16
37.8
58.5
91-100
WHC150
110
14
2
40
65
M14
12
18
42.8
68.9
142-155
WHC160
107
15
2
40
65
M16
12
18
42.8
68.9
147-163
WHC180
105
15
2
45
70
M14
14
20
49
77.4
190
WHC200
132
15
2
50
80
M16
16
24
53.5
85
284-308
WHC210
170
15
2
50
80
M18
16
24
53.5
85
270-305
WHC250
170
17
2
60
90
M18
18
24
63.9
95
390-420
WHC280
167
17
2
60
100
M24
18
28

63.9
105.7
565-630
WHC300
210
17
2
70
100
M22
20
28
74.2
105.7
712-787
WHC320
167
17
2
70
110
M24
20
32
74.2
116.5
750-835
WHC360
210
17
2
80
120
M28
24
32
85
126.5
970-1000
WHC400
202
17
2
80
130
M30
24
36
85
137.2
1333-1450
WHC420
240
17
2
90
140
M28
24
36
95
147.2
1430-1500
WHC450
202
24
2
80
150
M36
24
40
85
158.5
1675-1855
WHC500
242
24
2
90
170
M30
24
40
95
178.5
2190-2420
