5.2 圆弧齿圆柱蜗杆减速器
表7
65、WHT80～100的外形尺寸
装配型式
a
B
B
1
B
2
B
3
C
C
1
H
H
1
H
2
H
3
h
L
65
145
145
-
27.5
110
120
65
218
95
225
15
137
WHT80
80
240
182
50
36
210
148
88
279
122
279
14
180
WHT100
100
292
238
68.5
42
250
196
105
338
135
334.5
18
217
L
1
L
2
L
3
l
l
1
d
(k5)
d
1
(k6)
d
2
b
b
1
t
t
1
重量
（kg）
125
90
70
35
40
18
25
12
5
8
20
28
16-18
WHT80
166
111
71
50
53
25
35
12
8
10
28
39.2
25
WHT100
200
133.5
93
70
78
30
45
15
8
14
32.5
48.2
41-43
注：1.

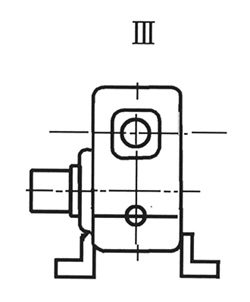

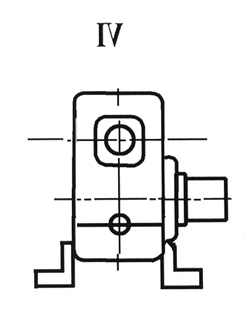

65型号选用时，装配型式Ⅰ、Ⅱ为WHX65，Ⅲ、Ⅳ为WHS65型号。
2.图示装配型式为I型。
<
